云南温氏现代化养猪场用上了空气能采暖

在政府政策的大力支持下，煤改电在北方区域如火如荼的开展，主要以京津冀为中心，逐渐向山西、山东、河南、陕西等地蔓延。空气源热泵制热末端以暖气片、地暖管和风机盘管为主，附带制冷则以风盘为主，凭借节能环保、制热效果好等优势承担着煤改电的重任，为千家万户送去温暖。同样，空气源热泵采暖在养殖业也占有一席之地。

近年来，我国生猪养殖的方式从散养户为主体进化到规模养猪场模式，在专业化程度和规模上都有极大的提升。在生猪养殖的过程中，猪舍的温度是决定猪崽生长重要因素。一旦猪舍内气温低于要求温度，猪感觉到很冷，就会将大部分能量转化拿来御寒，直接影响自身的成长，母猪的分娩也需要一定的温度。

猪舍内温度不足，就有可能让小猪仔的存活率大大下降，冬天的时候晚上温度低，如果地暖温度不够，猪腿部容易受伤，患上关节炎等疾病，小猪的成活率会大大下降，严重影响猪场的经销效益。不夸张地说，谁掌握了温度，谁就掌握了利润。

养猪场常见的冬季采暖热源形式

燃煤：传统的猪场多用烧煤取暖，加热速度快，运行成本相对经济实惠。但是需要专人看守，且温度不好控制，稍有疏忽，很可能导致猪生病。另外，由于烧煤造成的空气污染较大，在政府提倡节能环保的大背景下，显然不符合市场需求。北方煤改清洁能源，南方还有少量燃煤采暖；

电暖器：电暖器好买可电费不便宜，尤其是猪舍这种地方必须用大功率的电暖器，还不能只安一个，一旦开动，电表转地刷刷的，一年到头赚的钱估计就全交了电费了。此外，电暖器必须要拉电线，大功率用电很容易引发火灾，养殖户因拉电线取暖把猪舍烧了了新闻年年都有，用电取暖还要三思；

冷暖空调：空调取暖制热迅速，占地面积小，如果是中央空调更是节省了空间，但是空调对空间的封闭程度要求较高，一般的养猪场很难达到要求。而且空调取暖只是让空气热了，地面还是凉的，猪趴在地上还是容易着凉生病，另外空调取暖还会让空气变得干燥，会引起猪的应激反应，不利于猪的生长发育；

燃气：相对于烧煤，烧天然气显然更环保，成本相对与电暖来说要低得多，取暖效果也不差，国家也大力提倡，算是不错的取暖方式。但是天然气必须要有管道运输，很多地方还来不及铺设天然气管道，另外一到冬季各地出现气荒，价格上升不说，关键是供应不足；

生物质燃料：生物质燃料就是以锯末和刨花、果木树残枝、玉米芯、木质削片、花生壳等经过粉碎筛选，再经高压制成的压缩燃料，这种燃料污染小，没残渣，价格跟煤差不多，不过热值不及燃煤的三分之二，且易受潮、不耐烧，增大取暖工作量；

沼气：沼气是各种有机物质在适宜的温度、湿度下，经过微生物的发酵作用产生的一种可燃烧气体。沼气的主要成分是甲烷，1立方米沼气完全燃烧后，能产生相当于0.7千克无烟煤提供的热量。猪场可以用猪的粪便建立沼气池，不过在冬天产气略有降低，且不论是池还是罐，都要进行保温处理，成本较高且需要根据厂区的具体情况规划，一时之间很难完成。
猪场空气源热泵采暖的优势

1、安全无污染，不会对猪舍内的空气带来破坏而不利于猪的健康，排除了一氧化碳中毒的可能性；

2、室内温度变化全自动控制，满足养猪场四季恒温的需求，不需要额外请人专门值守，节省人工管理费用；

3、可根据用户实际情况量身定制，可单机、双机、多机并行组合，满足不同规模、不同区域和不同猪舍的采暖需求；

4、冬天的时候晚上温度低，如果地暖温度不够，猪腿部容易受伤，患上关节炎等疾病，而地暖是从地面辐射热量，地面温度高，猪也愿意长时间卧在地面上，因此更加容易长肉；

5、空气源热泵吸收空气中的热量，一度电可以产生3度电的热能，节能效果明显；

6、目前养猪场多为地暖，通过地暖管道来输送热量，把热量传到地面上来，热量更加均衡，不会出现局部温度不均匀的现象。

【案例分享】云南省师宗县温氏养猪场采暖项目

1、工程简介

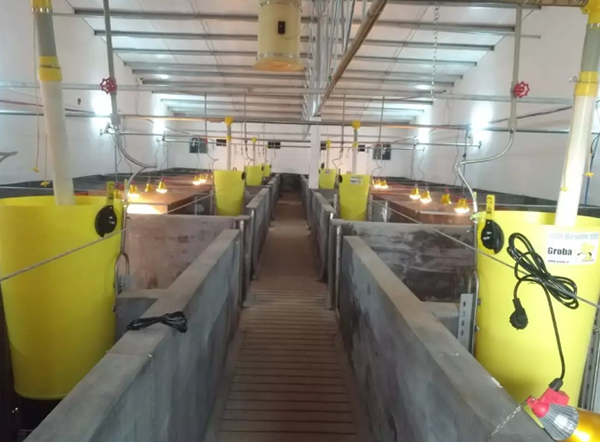

本工程是云南省师宗县温氏养猪场采暖项目，总采暖面积为4500㎡,分3个厂房，每个厂房建筑面积约1500平方，内置6间大猪舍，每间有猪栏16间，每间采用2个5路分集水器，地暖管间距15～20cm。建筑为24cm的外墙，层高约4～5m，无外墙保温，顶部为彩钢瓦内置泡沫保温，每间猪舍顶部配有一个换气扇。猪舍采用自动投食系统，自动饮水系统，和全自动通风换气系统。

2、设计依据

《建筑给水排水设计规范》GB50015-2009

《民用建筑采暖通风与空气调节设计规范》GB50019-2012

《热泵热水系统选用与安装》06SS127

《室外给水设计规范》GB50013-2006

《建筑结构载荷规范》GB 5009-2001

《通风与空调工程施工及验收规范》GB50243-97

《机械设备安装工程施工及验收规范》TJ231(五)-78

《地板辐射供暖技术规程》JGJ142-2004/J 365-2004

《采暖与卫生工程施工及验收规范》GBJ242-82

《全国民用建筑工程设计技术措施》

《建筑设计防火现范》GBJ116－87

施工现场数据及要求

四季沐歌空气源热泵技术参数

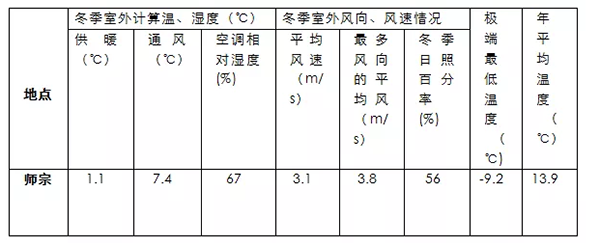

3、气象参数

师宗县有亚热带与温带共存的气候特征，年平均气温13.9℃，平均最高气温19.9℃，平均最低气温9.7℃，7月最热，历年平均气温19.5℃，1月最冷，历年平均气温6.5℃。年平均日照1735.7小时。年平均降雨量1204.6毫米，无霜期273天。


全国民用建筑供暖通风与空气调节设计规范《GB50736-2012》

4、工程要求

冬季供暖设计室内地面温度16～22℃，供水温度48℃至55℃，供回水温在5～10℃之间。计算采暖时间：11月15日到次年3月15日，共120天，如遇特殊气候变化，提前供热或延长供热期限。

5、热负荷预算

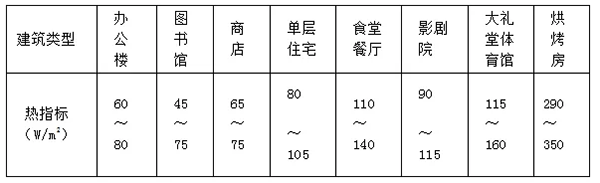

建筑物热指标推荐表（2003技术措施）

宗地区室外参考计算温度为1.1℃，要充分考虑建筑物的外围体积、传热系数、密闭性或通风条件。建筑物的类型和外形，墙体门窗面积，以及猪本身的产热情况等因素，供暖设备的制热量必须满足户内供暖负荷需要。单个厂房采暖面积约1500平方，热负荷指标采用65w/㎡，总共需要热负荷97.5KW。

6、机组选型

师宗温氏养猪场单个厂房采暖面积约为1500平方，冬季采暖需要负荷约97.5KW，由于房屋结构比较高，外墙未做保温，所需配置适当提高。四季沐歌常温采暖机组10p/KFXRS-038/IIM名义制热量为36.1KW，例：采暖总负荷97.5 KW/36.1KW≈2.7=3（取整数）。

正常天气下，3台机组完全满足养猪场正常采暖需求，如后期遇到极端天气、取暖效果不佳情况，备有一根9KW电辅热，以防止极端天气影响正常采暖需求。

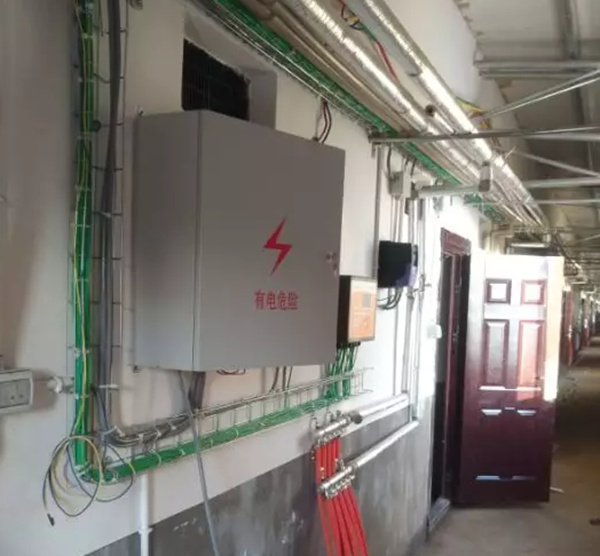

7、试运行情况

建筑物为新建厂房，室内水泥地面还比较潮湿，因甲方怕地面不容易干，影响小猪仔正常入住，采用红外保温灯烘干几天效果仍然不佳。第一套空气源热泵系统施工完调试完毕后，试运行一个晚上，室内埋地暖管地面部分已经完全干透，地面温度达到26℃左右。室内温度完全达标，第二天小猪仔已经正常入住猪舍，甲方对空气源热泵采暖效果相当满意。
