地源热泵工作原理

工作原理：

地源热泵属于中央空调的一种，但地源热泵区别于传统中央空调，地源热泵原理主要是通过与地能进行换热，是一种十分节能环保的中央空调系统。地源热泵已受到了财政部、住房城乡建设部大力支持，许多城市和地区都在积极推广地源热泵。

地源热泵原理的可能性

由于地表浅层温度受大气影响小，其温度常年维持在16-18度（以实际地方为准），远高于冬季室外温度，又低于夏季室外气温，所以以地源为冷热源的地源热泵系统，不仅突破了传统空调系统的技术障碍，而且还大大提高了空调的运行效率。

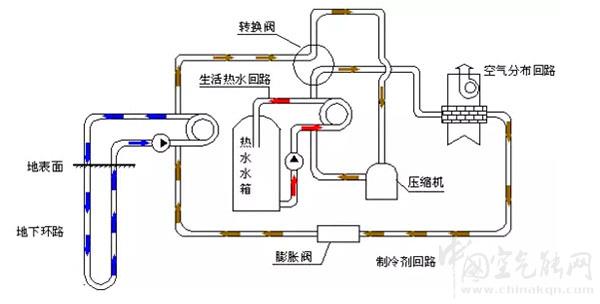

地源热泵原理图

地源热泵原理-夏季制冷

在制冷状态下，地源热泵机组内的压缩机对冷媒做功，使其进行汽-液转化的循环。通过冷媒/空气热交换器内冷媒的蒸发将室内空气循环所携带的热量吸收至冷媒中，在冷媒循环的同时再通过冷媒/水热交换器内冷媒的冷凝，由水路循环将冷媒所携带的热量吸收，最终由水路循环转移至地下水或土壤里。在室内热量不断转移至地下的过程中，通过冷媒-空气热交换器，以13℃以下的冷风的形式为房供冷。

地源热泵原理-冬季制热

在制热状态下，地源热泵机组内的压缩机对冷媒做功，并通过四通阀将冷媒流动方向换向。由地下的水路循环吸收地下水或土壤里的热量，通过冷媒/水热交换器内冷媒的蒸发，将水路循环中的热量吸收至冷媒中，在冷媒循环的同时再通过冷媒/空气热交换器内冷媒的冷凝，由空气循环将冷媒所携带的热量吸收。在地下的热量不断转移至室内的过程中，以强制对流、自然对流或辐射的形式向室内供暖。

地源热泵原理很简单，但实际操作有一定的难度，一般只有技术实力过硬的专业公司才能完成地源热泵项目。在大型建筑或公共建筑领域，地源热泵已经有成熟的技术，也有很多成功的案例，但在家用地源热泵领域还缺乏专业的安装公司。

选用原则：

地源热泵选用第一原则：户外打井面积

地源热泵是通过户外打井与土壤换热，根据国标GB 50366-2005，上海地区地埋井之间的间距一般为4.5m（间距越大效果越好），300㎡建筑面积需要至少80㎡打井面积，400㎡建筑面积需要至少110㎡打井面积，经验测算打井面积与建筑占地面积约为1：1；以联排别墅为例：如果打井面积过小，将会造成空调使用效果逐年下降，5、6年后系统将无法正常运转。

地源热泵选用第二原则：安装要求。

地源热泵制冷、热速度相对氟机而言，速度比较慢。(简单的讲因为氟机是一次换热；水机是二次换热,水机的送风温度要比氟机高3～4度)。

管道存在一定的漏水隐患。（因为水管不可能象铜管那样做到40公斤左右的泄露保压测试。）

制冷原理的不一样，造成了地源热泵相对氟机而言，室内机尺寸及噪音较大（送风温度较氟机高，需要加大送风量、选择较大风机才能保证效果），一般噪音要大5～10dB(A),内机高度要高3～5㎝。

日后维修成本较高（因为安装管道不管是用PPR管还是钢管、铜管连接，都必须定期清洗管道保养，否则，会因系统水流量变小造成使用效果越来越差，耗电量加大）。
