热泵制冷系统的基本原理

一、热泵制冷系统的基本原理

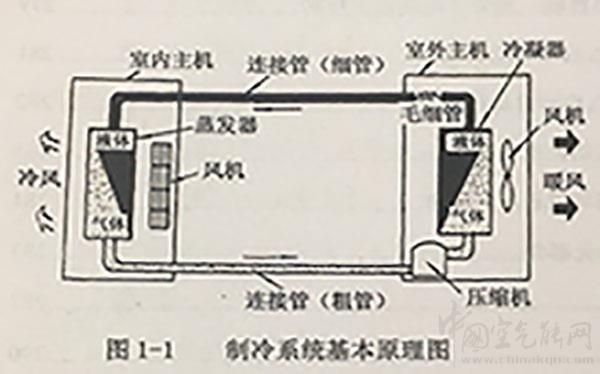

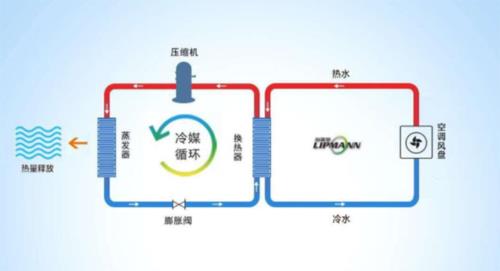

冷剂通过压缩机工作排出的高温高压气体,流经冷凝器(室外机)时,通过风机把热量与空气中的介质作热交换散热(放热过程),此时制冷剂被冷凝变为中温高压的液体,再经膨连接管(粗管)胀阀或者毛细管节流降压,成为低压中温的液体流入蒸发器(室内机)进行蒸发气化逐渐转化为低温低压的气体,低温低压的气体通过蒸发器的有效吸热面积将室内空气中的热量吸收,室内环境温度就逐渐下降到人体所适宜的感应温度,而空气中的水分就会翻盖在蒸发器的表面上,形成结露并通过底部的接水盘排出室外(见图1-1)。
热泵制冷系统的基本原理

二、热泵基本电源控制系统的基本原理

由室内配电箱内三相四线(380V)的电源引到室外机的接线端或交流接触器的输入端(输出端的电源供给压缩机和室外风机使用)。再从输入端引220V交流电供给室内机使用,由室内稳压器经过整流稳压后供给内机电脑板,再分2路电源,一路供给室内风机与控制面板、另一路输出低压控制信号控制外机的低压部分(如三相接触器线圈的工作电压)和控制交流接触器的吸合与断开,从而控制压缩机的启动与停止。
