空气源热泵供热系统图

热泵的起源可以追溯到19世纪，经过长时间的实践发展，无论是热泵技术的种类（水源热泵、地源热泵、空气源热泵等），还是热泵的使用领域（大型商用、小型家用，热水、冷暖等），这些在国外都已经非常成熟，特别是热泵的起源地欧洲，热泵的发展比较发达。我们来介绍下德国和瑞典热泵采暖的经典工程系统图，看看他们的热泵采暖是如何做的。

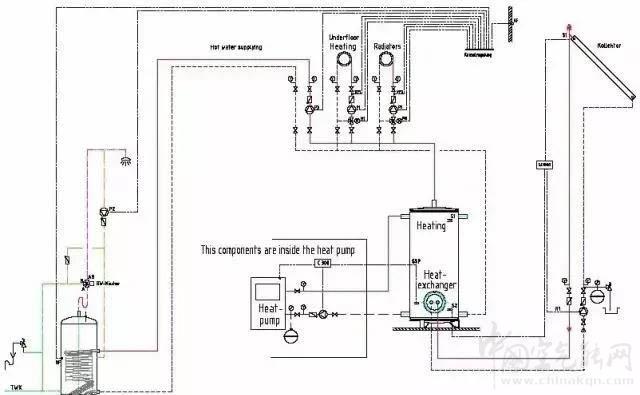

德国的热泵采暖工程图

太阳能、热泵等多热源配合，洗浴用水与热泵水分开

亮点：太阳能、热泵等多热源配合，洗浴水与热泵水分开。

亮点1：多热源配置：既有太阳能也有热泵，甚至还有备用电辅助；

亮点2：太阳能的水与采暖的水，都通过水水换热，严格不混水；

亮点3：洗浴用水与热媒水也是通过水水换热，严格不混水；

亮点4：每天地方的热媒水各自通过一个小泵进行驯化，而不是用一个大泵代替；

亮点5：洗浴热水回水循环是必备的，避免浪费水。

可以看到工程图上还有很多的阀件、传感器、膨胀罐等等。要知道，这只是普通的家庭采暖系统，很多国内的消费者、经销商甚至是热泵厂家都觉得根本没那必要，我们国内的热泵采暖要求是物美价廉，能省则省。这才真正体现出德国人的严谨。

从上面的热泵采暖工程图我们就能知道，其实每个德国的家庭，都是按照一个热能源站的标准做的。这可能也是未来国内的家居系统发展设想——家庭能源站，结合家庭大数据，分析出哪里需要冷，比如冰箱、饮水机、空调、新风处理，就送到哪里去，哪里需要热，如采暖、烘干、洗衣、洗浴，就送到哪里去，制冷同时再把热量回收备用！但这是一个很浩大的设想，任重道远。



瑞典的热泵采暖

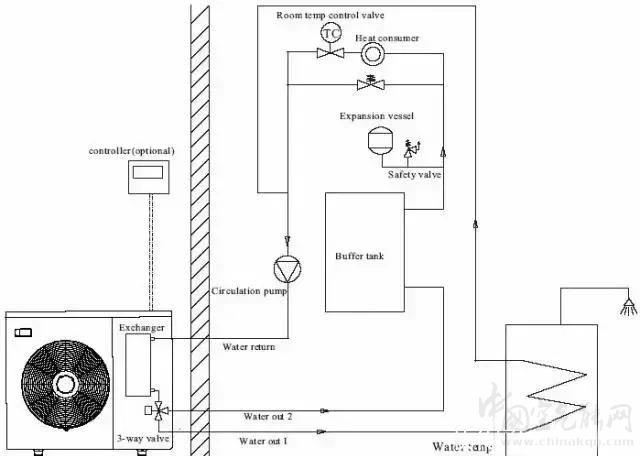

水泵加三通阀切换系统，洗浴用水与采暖用水分离

亮点1：热泵作为主热源，内置有电辅助；

亮点2：缓冲水箱是标配，且有很清晰的大小容量计算公式；

亮点3：用三通阀来切换洗浴和采暖的热需求；

亮点4：洗浴用水与热媒水通过水水换热，与德国系统一样严格不混水；

亮点5：此方案共用一个水泵。

两个水泵系统，洗浴用水与采暖用水分离

亮点1：多热源配置：既有太阳能也有热泵，甚至还有备用电辅助；

亮点2：太阳能的水与采暖的水，都通过水水换热，严格不混水；

亮点3：洗浴用水与热媒水也是通过水水换热，严格不混水；

亮点4：每天地方的热媒水各自通过一个小泵进行驯化，而不是用一个大泵代替；

亮点5：此方案用两个水泵，分别满足热水和采暖需求。



热泵配合壁挂炉做暖气片采暖系统

亮点1：热泵作为主热源，同时配有壁挂炉或电辅助加热；

亮点2：用三通阀来切换洗浴和采暖的热需求；

亮点3：洗浴用水与热媒水通过水水换热，与德国系统一样严格不混水；

亮点4：此方案共用一个水泵；

亮点5：暖气片都是并联安装，减少水阻力。

从上述的热泵供暖图可以总结出两点：1、空气源热泵供暖，欧洲已非常成熟。特别是热泵配散热器（暖气片）采暖，在国外也已经成熟。2、不管是德国还是瑞典的热泵采暖方案，都有多热源供应，都是生活用水和采暖用水分开处理，不混水。

国人很多人认为洗浴热水要高点才好，最好50~60℃，水水换热怎么能做到如此高的温度？其实欧洲人做水水换热，一是保证系统的可靠性，二是对身体有接触的水要求很严格，三只要管路有好的保温、有完善的回水循环，洗浴热水在45℃以上，已经足够。

另外，国外的热泵配置，负荷取值基本都是40~60瓦/平方（w/㎡），这点在国内根本行不通，主要原因是国内很多地方的建筑保温差，虽然国家近年提升了建筑节能标准，但在农村、城乡结合部、老城区的房屋保温情况并未改观，特别是南方采暖的客户，在德国人眼里，简直就等同于没有保温！
