空气源热泵釆暖案例展示

工程概况

建筑名称：牟平西武宁小区

建设地点：山东省烟台市牟平区武五路与富民街交汇处，

建筑面积：总建筑面积40000m2，一期供暖面积12000㎡

项目简介：西武宁小区位于武宁街道，地处山东半岛东北部，烟台牟平城区西南，属于温带季风气候，冬季空气寒冷，湿度大。平均每年29天的冷流降雪日，俗称“雪窝子”。小区一期12000㎡采暖工程采用10台现代莱恩ZPFR-65C超低温空气源热泵机组+地板采暖系统。

设计依据及执行规范标准

《民用建筑设计通则》GB 50352-2005

《民用建筑供暖通风与空气调节设计规范》GB 50736-2012

《公共建筑节能设计标准》GB50189-2015

《全国民用建筑工程设计技术措施-暖通空调·动力》（2009）

《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002

《通风与空调工程施工及验收规范》GBJ 50243-2002

甲方相关要求及意见

设计参数

（一）室外气象参数（烟台市）纬度：38经度：121.4

冬季大气压力(Pa)：102100夏季大气压力(Pa)：100100

冬季平均室外风速(m/s)：3.3夏季平均室外风速(m/s)：4.8

冬季采暖干球温度(℃)：-6夏季空调干球温度(℃)：30.7

冬季空调相对湿度(%)：60夏季空调湿球温度(℃)：25.8

（二）室内设计计算参数：20±2℃

（三）围护结构转热系数：

外墙：0.40W/m²·K外窗：2.30W/m²·K

屋面：0.36W/m²·K与非采暖房间隔墙：0.89W/m²·K

与非采暖区域楼板：0.47W/m²·K

空气源热泵机组选型

采用10台现代莱恩ZPFR-65C超低温空气源热泵机组+地板采暖系统，采暖热负荷710kw，标况单位面积热指标60w/㎡（热指标随室外温度变化进行相应修正）。

运行效果

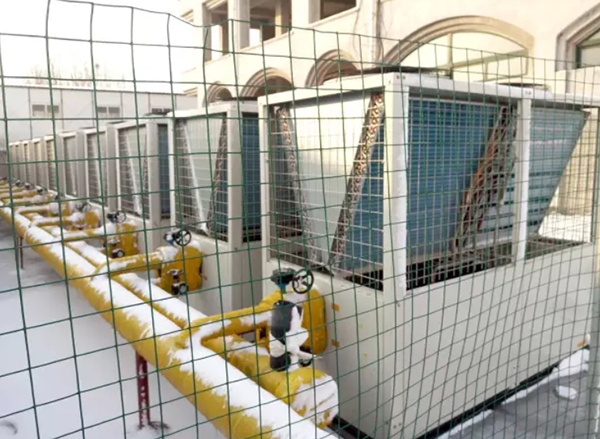

莱恩超低温空气源机组经历了整个严寒冬季考验，在2015年1月18-20日烟台暴雪期间，室外温度-12℃，湿度达到90%的情况下，室内温度依然达到18℃以上，保证了小区正常供暖。
