热泵循环水系统原理图

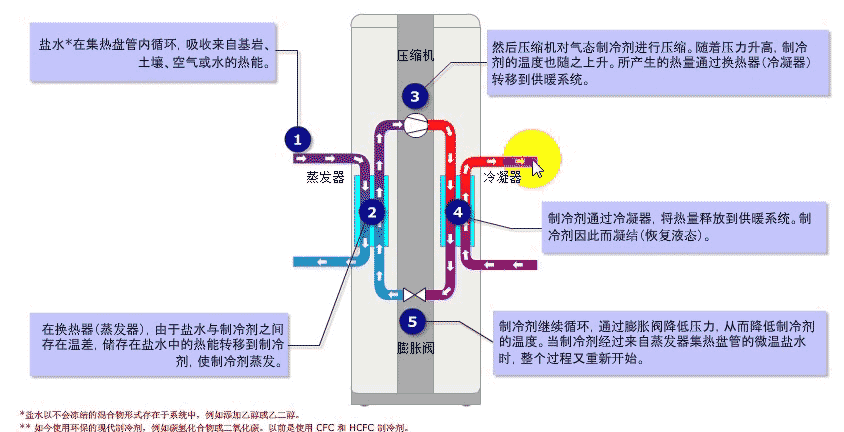

  01、热泵的工作原理：

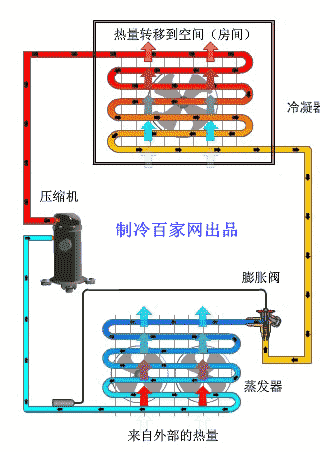

  02、热泵循环原理：

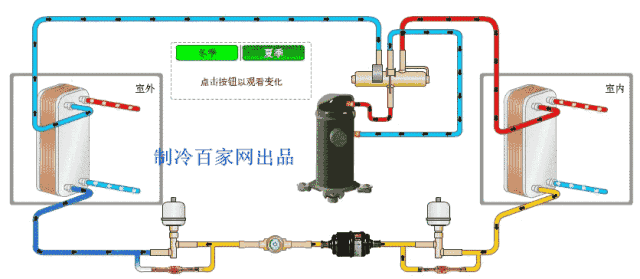

  03、冬季制热运行系统原理图：

  04、夏季制冷运行系统原理图：

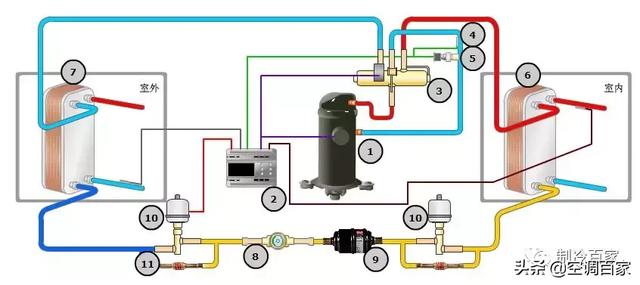

  05、控制系统原理图：

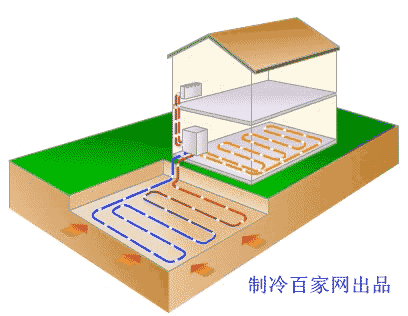

  06、地源热泵—水平管路

  07、地源热泵—垂直管路

  •适用于水/水系统和盐水/水系统，具体取决于最低环境温度

  •使用基岩中的垂直集热管道

  •每10 kW供暖容量中，2.5 kW来自压缩机和泵消耗的电能，7.5 kW取自土壤

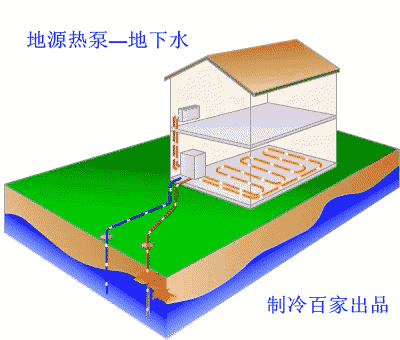

  08、地源热泵—地下水

  •仅适用于水基系统。

  •必须保证供水的质量（过滤器）、流量和温度（10-12°C）。

  •钻孔的最小间距约为15米（具体细节请参考地方和国家法规）。

  09、地源热泵—水系统

  •水热泵利用水或盐水，从地源中采集热量。

  •集热管注满水或盐水。

  •可以构建水-水系统或盐水-水系统。

  •可以是开环或闭环系统。

  •开环系统必须考虑污垢、腐蚀等问题。

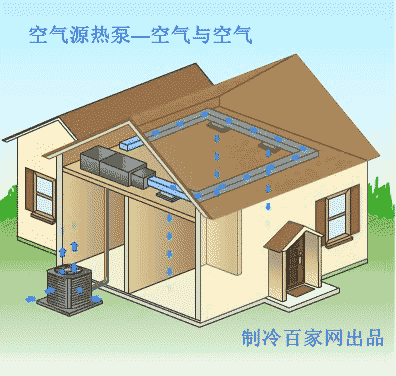

  10、空气源热泵——空气-空气换热系统

  •空气-空气式空气源热泵从室外空气中采集能量，并将能量转移到室内或空间内的再循环空气。

  •可以提供不同的温度范围（冬季较冷，春秋两季较暖）。

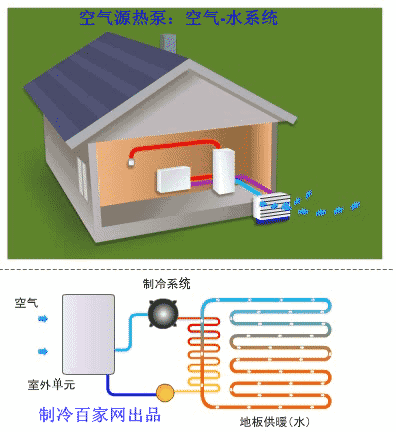

  11、空气源热泵——空气-水换热系统

  •空气-水式空气源热泵从室外空气中采集能量，并将能量转移到在供暖系统的循环水中。

  •风冷式蒸发器。

  •房屋内传统的基于水的集中供暖系统。

  •地板供暖和/或暖气。

  •房间温度可以单独调节。
