空气源热泵水系统流量故障、分水器漏水、接头爆裂等处理

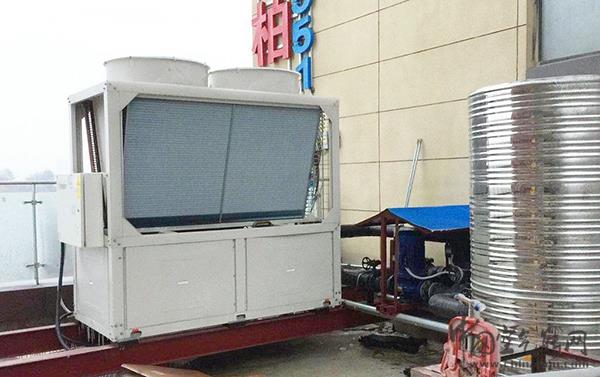

不少人抱怨，空气源地暖空调系统很复杂，其实源于对系统中应用的配件了解不足。一个小小配件错误，就有可能让整个系统出现问题。
自动补水阀、膨胀罐、泄压阀是地暖空调系统中最常用的三件小配件，但由于安装不慎，未能把空气源冷暖功能完美的表现出来，甚至会出现系统报流量故障、分水器漏水、接头爆裂等故障。

未装自动补水阀，系统报流量不足

该案例为华东地区空气源热泵两联供一次系统，建筑面积180㎡，经过负荷选型，确定主机容量为8HP，水泵扬程16m，末端采用风盘+地暖盘管形式，系统接入室内给水管直接补水，未装自动补水阀和止回阀。

系统结构见下图——

系统运行一段时间后，出现水流量不足机组报警故障，经观测户内生活用水也受到污染。

排查故障原因，源于系统内压力过高导致两联供水系统向生活用水水系统发生倒灌，从而使得两联供水系统水流量不足机组报警。

该案例充分说明了正确选用自动补水阀的重要性，自动补水阀具有控制补水、稳压、单向止回等功能，其工作原理为当感应到系统压力低于设定值时开启，为系统补水。安装位置在系统的回水侧，配备前置过滤和止回阀。

通常自动补水阀预设压力为130-150kpa，而市政管网入户水压约为300kpa，两系统间保持合理压差。

如果直接通过生活用水补水，当两联供机组制热运行时，内部水系统膨胀压力升高，将会出现倒灌。同时，虽然自动补水阀兼具单向流功能，为避免污垢堵塞影响，还应单独配备止回阀，避免污染生活用水。

而为了防止生活用水中的水垢、杂质在系统内堆积，影响换热效率，还应在补水处设置前置过滤，通常过滤等级取100目左右。

膨胀罐压力高，分水器常漏水

该案例为华北地区自建房，建筑面积350㎡，主机容量20HP。为防冻考虑采用分体式主机，水力附件箱内置水泵、膨胀罐、各仪表阀件等，安装在室内隐蔽柜中，末端采用地暖加风盘组合，系统通过自动补水阀补水。

使用过程中，分水器处出现漏水。工作人员上门维护，测得系统压力偏高导致管件连接处滴漏。经检查，膨胀罐预充压力350kpa，无法起到调节水压、容积的作用，因此系统内水受热膨胀导致水压过高。

膨胀罐能够有效吸收系统内水体的热胀冷缩，从而调节系统压力，还能缓解各支路开启时产生的水力波动，避免水锤，是两联供系统的必备部件。预充压力应根据补水压力确定，通常为150kpa，过高或过低均无法正常发挥功能。

未装泄压阀，接头爆裂

这是华北地区的一个家装项目，建筑面积200㎡，主机容量10HP，末端采用低温散热器加风盘，系统采用自动补水，配置4L膨胀罐，预充压力2公斤，未配备泄压阀。

运行期间主供水管接头处爆裂，破坏了墙壁和地面装修。分析系统水压，补水压力150kpa，热水出水设定温度较高，达到60℃，膨胀罐容量小且预充压力过高，综合导致水压上升300kpa，水泵扬程25m，对管网压力测算，遭破坏处静压达到700kpa。

由于系统未装泄压阀，系统长期保持高压状态。PPR材质管件在温度较高情况下承压能力下降，最终导致接头爆开。

实际系统在运行时，设定温度、补水压力、水泵压头等都可能导致水压过高，泄压阀能有效监测并降低水压，是保证系统平稳运行的保险，万万不能略去。
