400平米别墅空气能热泵采暖制冷解决方案

400平米别墅空气能热泵采暖制冷解决方案

一、工程概况：

1.项目名称：别墅空气能热泵冷暖工程

2.建筑面积：总面积约：400㎡，酒店客房，采暖末端地暖，2层楼，温度要求20℃±2℃。

3.设计要求：满足本项目400㎡，冬季采暖需求。

4.末端选型：采暖选用地板采暖（地暖管），制冷选用风机盘管制冷；

5.本方案适用地区：宁夏银川市、石嘴山、吴忠市、中卫市、灵武市、大武口区、红寺堡区、固原市、乌海市、阿拉善左旗、兰州市、平凉市、平西市

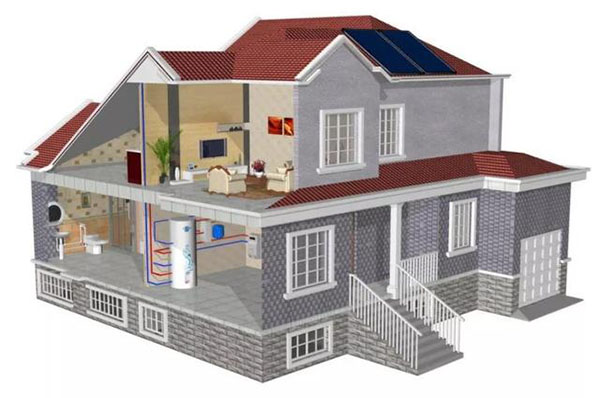

设计采用环保节能型高科技产品——“汉沃”超低温空气源热泵（超低温空调机）提供采暖热源及制冷冷源。该系统安全可靠，采用环保工质，对环境无污染,比其它制热水设备大大降低运行成本，安全、舒适、卫生、环保、高效。该系统由高性能热泵机组、保温缓冲水箱、主机水循环系统、末端水循环系统、冷水补水系统、自动控制系统等系统组成，随时提供采暖（制冷）所需的热量（冷量）。

兰州350平米别墅空气能热泵采暖制冷解决方案

二、设计依据：

1、室外气象参数

冬季空调计算干球温度：-16℃；

冬季空调计算湿球温度：-13℃；

夏季空调计算干球温度：31.1℃

夏季空调计算湿球温度：21.2℃

冬季室外平均风速：2.1米

夏季室外平均风速：2.3米

冬季大气压：88.3kPa

夏季大气压：87.14kPa

2、根据国家相关规范中关于民用建筑物室内空调温度要求的规定，本工程达到：

冬季空调房间室内温度：18±2℃

3、本工程设计方案所采用的安装、调试、验收的相关国家标准和规范如下：

*《民用建筑供暖通风与空气调节设计规范》GB 50736-2012

*《通风与空调工程施工质量验收规范》GB 50243-2002

*《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002

*《屋面工程技术规范》GB 50345-2012

*《商业或工业用及类似用途的热泵热水机》GB/T21362-2008

*《制冷和供热用机械制冷系统安全要求》GB9237-2001

*《容积式和离心式冷水（热泵）机组安全要求》JB8654-1997

*《建筑给水排水设计规范》（2009年版）GB 50015-2003

*《冷热水聚丙烯管道系统》GB/T 18742-1～3-2002

*《建筑给水钢塑复合管管道工程技术规范》CECS 125：2001

*《民用建筑电气设计规范》JGJ/T 16-2008

*《建筑结构载荷规范》GB 50009-2001

*《设备及管道绝热技术通则》GB 4272-2008

*用户要求

三、系统方案设计

1、系统设计及安装原则

（1）空气能热泵系统冷、热水供应的可靠性。

（2）机组安装的位置通风效果一定要良好。

（3）水箱安装的位置承重要求是否符合。

（4）按照极端环境工况进行设计，保证最低温时的采暖使用要求。

（5）空气能热泵系统的控制柜安装位置一定要方便操作和维修。

（6）空气能热泵热泵系统运行方式的合理性、先进性、可靠性。

（7）控制系统的全自动化、智能化、先进性、低温运行可靠性。

（8）热泵系统的布局与摆放与建筑物的协调性，日常维护检修方便性等。

（9）在保证工程品质的前提下，尽可能降低工程造价，提高工程的性价比。

（10）考虑系统冬季防冻、夏季高温、防雷、防台风、平时防污染等安全问题。

2、热负荷计算

依据本工程实际情况，结合以往类似工程设计实例，初步确定本项目冬季热办公区负荷指标为70W/㎡（地暖）暖气片85w/㎡。

舒适性空调室内计算参数（暖通规范）

参数

冬季

夏季

温度（℃）

18～22

24～28

风速（m/s）

≤0.2

≤0.3

相对湿度（%）

30～60

40～65

制热负荷计算：

层高

名称

面积（㎡）

单位热负荷（w/㎡）

总热负荷（kw）

室内温度要求

（℃）

3m

别墅住宅

350

70

24.5

18～22

合计

24.5

18～22

制冷负荷计算：

层高

名称

面积（㎡）

单位冷负荷（w/㎡）

总热负荷（kw）

室内温度要求

（℃）

3m

别墅住宅

260

120

31.2

22～27

合计

22～27

3、热泵供热主机选型

建议选用：选用哈维超低温空气源热泵冷暖机组。

主机制热量参数

15匹HW-DKFRS42Ⅱ在标况下该机组的额定制热量为42.3kw，低温-12℃时制热量为26.2kw制冷量为35.8kw

层高

名称

面积（㎡）

总冷热负荷（kw）

机组冷热负荷（kw）

机组数量

台

机组总负荷

（kw）

3m

别墅制热
