热泵三联供系统组成与运行过程

那么，热泵三联供系统是如何组成和运行的呢？接下来，我们将一起探讨一下。

一、热泵三联供系统的组成

热泵三联供系统主要由热泵主机、散热末端装置和控制系统三部分组成。

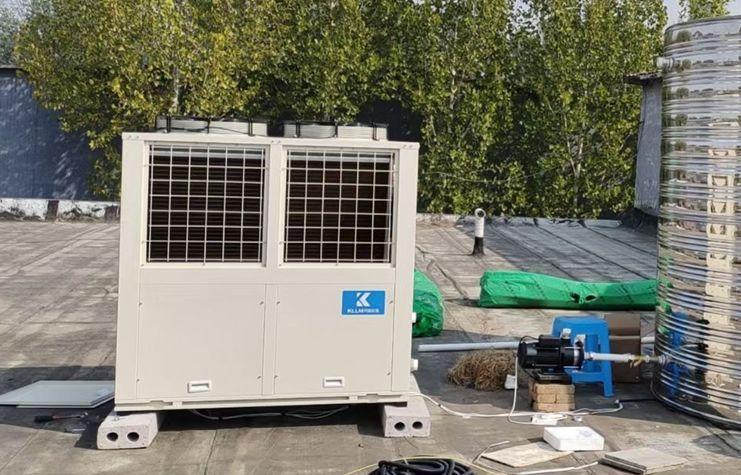

1. 热泵主机

热泵主机是整个系统的核心，它采用热泵技术将低位热源（如空气、水源或地源）转化为高位热源，供应热水、空调和地板采暖所需。热泵主机内部有压缩机、冷凝器、膨胀阀等主要部件，能够实现将热量从周围环境中提取并输送到散热末端装置中。

2. 散热末端装置

散热末端装置是热泵三联供系统的另一重要组成部分，它包括热水散热器、空气处理机组和地板采暖盘管等部分。热水散热器用于将热水供应到各个热水使用场所，如淋浴、洗衣机等；空气处理机组用于调节室内温度和湿度，并排除室内污浊空气；地板采暖盘管则将热水输送到地板下，通过辐射散热来提高室内温度。

3. 控制系统

控制系统是热泵三联供系统的指挥中心，它负责整个系统的运行和监控。控制系统根据用户需求和系统状态，自动调节热泵主机的运行参数和散热末端装置的运行状态，确保系统稳定、高效地运行。

二、热泵三联供系统的运行过程

热泵三联供系统的运行过程可以简单概括为以下几个步骤：

1. 热量采集

热泵主机通过热泵技术从周围环境中采集热量，这一过程主要依靠压缩机的做功实现。在压缩机的作用下，低位热源中的热量被吸收到制冷剂中，然后被压缩成高温高压气体。

2. 热量转化

高温高压的制冷剂气体进入冷凝器中，与冷却水进行热交换，将热量传递给冷却水，使冷却水温度升高。同时，制冷剂气体变为高压液体，经过膨胀阀节流后变为低压液体。

3. 热量释放

低压液体再次进入蒸发器中吸收周围环境中的热量，变为低压气体，然后再次进入压缩机中进行压缩。如此反复循环，不断将热量从周围环境中提取出来。

4. 热量传递

通过散热末端装置将热量传递到各个使用场所。热水散热器将热水供应到各个热水使用场所；空气处理机组将经过处理的空气输送到室内，调节室内温度和湿度；地板采暖盘管将热水输送到地板下，通过辐射散热来提高室内温度。

热泵三联供系统是一种先进的能源解决方案，它将空气、水源或地源热泵技术与末端散热系统相结合，实现了同时供应热水、空调和地板采暖的功能。通过合理配置和优化控制系统，可以提高整个系统的能效比和舒适度，满足不同用户的需求。
