商用空气能热水选型详解

空气能热水器节能环保、安全便捷，成为酒店、餐馆、家庭的首选热水来源。

《建筑给水排水设计规范》(GB50015-2015)

《工商业用或类似用途的热泵热水机》(GB_T21362-2008)

1、计算热水负荷

Q——工程设计所需要的总热量（kW）

k1——安全系数 一般取(1.05-1.1)

c——水的比热容：4.187kJ/(kg•C)

m——热水用水人数

qr——热水用水定额 (L/人）（查以下表1）

ρr——热水的密度（kg/m^3)

tl ——进水温度（自来水温度）

tr ——用户设计水温（一般为55度）

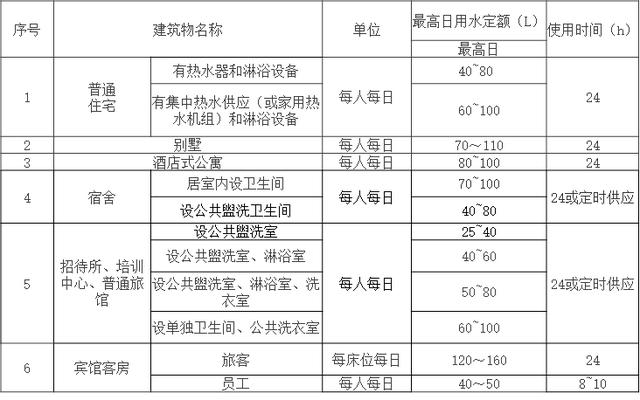

表1：热水用水定额

2、热水器机型选择

机组每天运行时间t ：10~14小时（一般情况）

所需机组加热量公式：Qn=Q/t（单位：KW）

Q：热水负荷

t：机组每天运行时间

机型选择原则：能选用两台小能力机组不选用一台大能力机组原则。

例如：通过计算，热水负荷为1417KW，进行选型如下：

Qn=Q/t=1417/10=141.7KW

根据选型原则：可选择3台60KW制热量的热水器。

3、选型校核

根据厂家提供的对应机型制热量修正表，对冬季最差工况进行校核，以下以格力KFRS-60ZMRe/NaB2S为例：

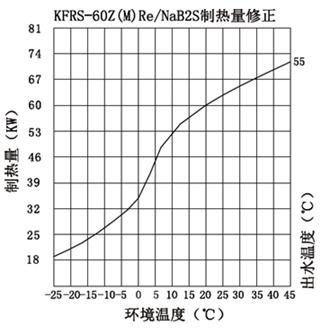

表2：格力KFRS-60ZMRe/NaB2S制热量修正表

冬季最差工况运行衰减（室外环境最低气温5度）

①通过表2查询，室外环境最低气温5度时，机组衰减后的制热能力：45KW

②冬季运行小时=Q冬/ （3台*45KW）=1417/ （3*53）=10.5h

通过以上校核，在冬季最差工况下，运行时间不超出20h，满足要求，选型OK！

（如运行时间超出20h，则需要增加一台机组或增加电加热）

4、水箱选型

水箱容量计算公式：

V——保温水箱的有效容积（m^3)

L1——机组最高出水水温下总水量（m^3)(L1=m*qr)

Kh——热水用水小时变化系数，取4.80-3.20

h——保证用水高峰小时数，取2-5h

K——安全系数，取1.1-1.3

H——不同建筑日热水用水时间（小时）

5、快速自动选型

采用EXCEL表的形式，输入相关参数，自动匹配选型，方便快捷，适合销售时快速选型，有需要可以关注本头条号或评论联系我。

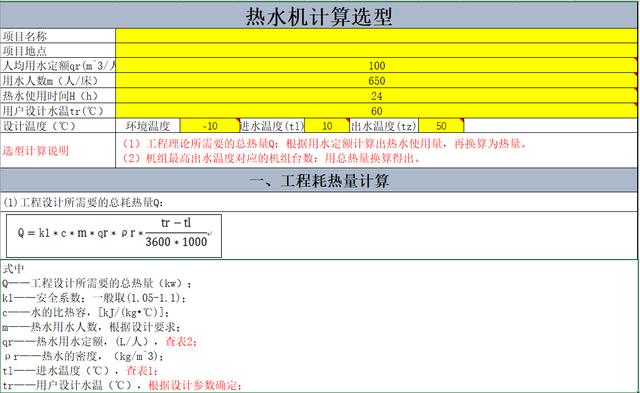

表3：热水机计算选型
